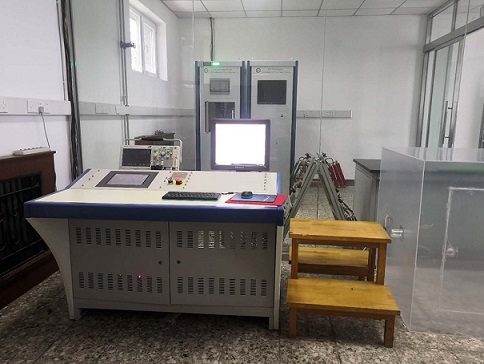

北京雷击试验检测中心提供TB/T3498铁路信号设备防雷试验检测报告 北京雷击试验测试实验室即仪综所实验室于2019年4月份最新引进全套的雷击试验系统，可以依据TB/T3498-2018标准进行检测服务并出具国家认可的检测报告。
铁路信号设备雷击型式试验TB/T3498-2018适用于工作电压在AC1000V或DC1500V及以下的铁路通信信号系统电子设备和电源设备模拟雷击试验。
用于通过金属导线直接连接到设备端口的通信信号设备受到雷电干扰的模拟雷击试验，不考虑车载设备。不适用于雷电直击设备和雷电在机房内的空间电磁干扰的试验。
雷击试验波形
1.2/50us.8/20us组合波、10/700us.5/320us组合波、10/200us
1、1.2/50us.8/20us组合波试验用于与交流或直流电源线连接的电子设备电源端口的模拟雷击试验。一般分为5个测试等级，1级1kv,2级2KV,3级4KV，4级6KV,5级10KV(线地间施加)，线线间施加电压减半。
2、10/700us.5/320us组合波试验用于通信信号电子设备与信息和数据传输线连接的通信端口的传导雷击模拟雷击试验，1级1kv,2级2KV,3级4KV，4级6KV,5级10KV(线地间施加)，线线间施加电压减半。
3、10/200us冲击波用于与钢轨连接的信号设备通信端口的传导雷模拟雷击试验。
4、8/20us电流波适用于铁路通信信号系统的交直流电源灯设备电源输入、输出端口模拟雷击试验。8/20us电流波严酷等级分为四个等级，1级1kA，2级5kA，3级10kA，4级20kA.
雷击施加方法：
所有试验端口应施加等级的雷击试验，然后根据严酷等级施加雷击试验，试验可选择两个或两个以上级别雷击电压、电流时，可按照先小后大顺序施加。
被测设备处于正常工作状态下，试验后，EUT不能正常工作，则终止试验。
北京雷击试验检测中心提供TB/T3498防雷试验检测报告
